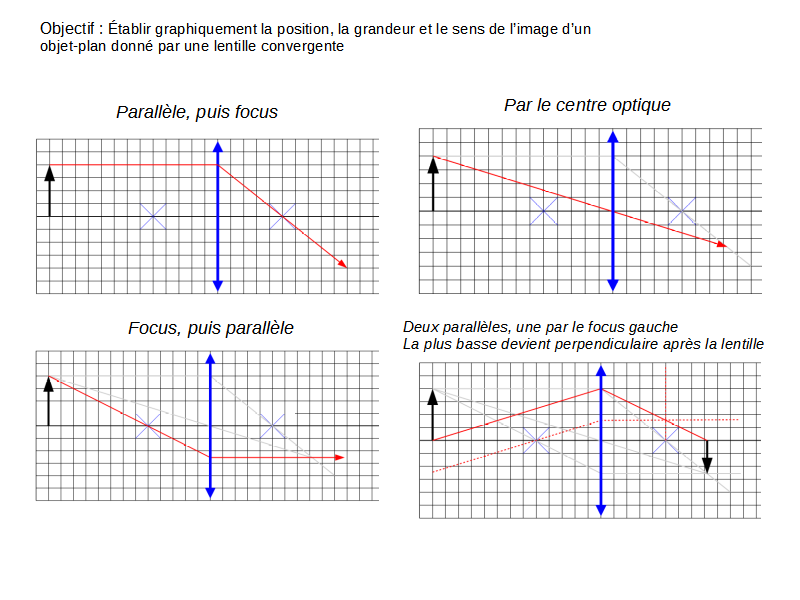

La première méthode pour trouver la position et la taille d’une image d’un objet à travers une lentille est graphique. On tire 5 traits significatifs : 3 pour le haut de l’objet, 2 pour le bas.
- un trait parallèle à l’axe optique, puis qui passe par le point focal droit après avoir traversé la lentille
- une ligne droite qui passe par le milieu de la lentille
- (optionnel) un trait qui passe par le point focal gauche, puis parallèle à l’axe optique après la lentille
L’intersection des lignes est là où le haut de l’objet est.
Pour le bas de l’objet, on trace un rayon du bas vers un point sur la lentille, puis une droite parallèle à cette ligne, qui passe par le point focal gauche. Cette droite devient parallèle à l’axe optique après la lentille. L’intersection entre cette droite et une droite perpendiculaire à l’axe optique qui passe par le point focal gauche est le point par lequel passe le premier rayon. Continuer ce rayon jusqu’à l’image.
