Pour comprendre la profondeur de champ, il faut bien faire attention à ne pas avoir acquis de mauvaises conceptions après avoir appris à utiliser des diagrammes pour trouver la position et la taille d’une image. En effet, bien plus que trois rayons vont d’un point sur l’objet à un point sur l’image.

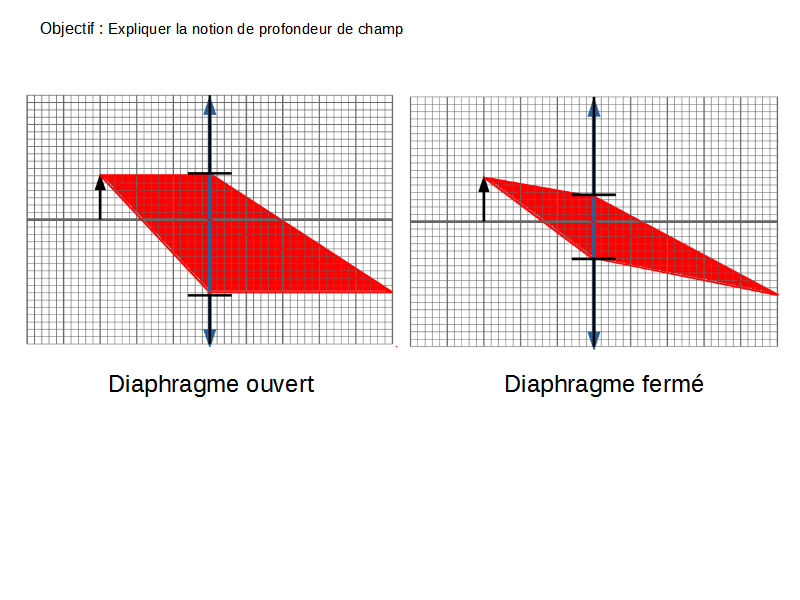

Dans cette illustration, tous les rayons allant d’un point à un autre sont représentés. Si on ferme le diaphragme de l’objectif (représenté ici par deux barres noires), la quantité de lumière reçue sur l’écran décroît
Le principe du diaphragme est analogue à celui de la petite ouverture dans une camera obscura. En réduisant le nombre de rayons, on réduits ceux qui n’arrivent pas au bon point et on augmente la netteté de l’image. Nous allons démontrer cela en utilisant les diagrammes à rayon.
Question de synthèse
Certain rayons ne sont pas représentés. Où vont-ils ?
