Transports d'une puissance électrique

Transport de l'électricité

On peut transporter l'électricité de deux manières : en utilisant du courant continu (DC) ou du courant alternatif (AC). Dans la majorité des cas, c'est ce dernier qui est privilégié pour des raisons autant historiques que techniques. En règle générale de nos jours, la distribution en courant alternatif est privilégiée pour le transport aérien de l'électricité sur de relativement courtes distances (< 100 km). Le courant continu est utilisé pour le transport sur de longues distances (> 100 km) ou pour faciliter la connexion entre deux réseaux électriques asynchrones.

Minimiser les pertes

Un câble électrique est composé d'un métal qui a une certaine résistivité ρ. La résistivité est la tendance qu'a un matériau à résister le passage d'un flux d'électrons - d'un courant électrique. Par exemple, la résistivité du cuivre est  d'environ 1,7 × 10-8 Ω.m.

On sait que la résistance d'un câble est donnée par :

Résistance

R = \rho \frac{L}{S}

Cela signifie que plus le câble est long (L), plus la résistance est grande. Par contre, plus la section est grande (S), plus la résistance est petite. La taille d'un câble, sa longueur et sa section, est donc cruciale pour déterminer combien de pertes par effet Joule se produisent.

Pertes par effet Joule

P_J = i^2 R

C'est pourquoi les câbles du FABLink, un projet de connexion sous-marine DC entre les réseaux électriques français et britanniques, ont un diamètre de 12,7 centimètres (S = 507 cm2).

Haute tension

La puissance électrique est l'énergie délivrée par unité de temps. Elle est dépend de la tension et de l'intensité électrique (courant):

Puissance électrique

P = U i

L'unité de la puissance électrique transportée est le volt-ampère VA pour la distinguer du watt, la puissance électrique consommée.

En regardant l'expression, on voit qu'on a le choix entre transporter l'électricité à haute tension et basse intensité, ou à basse tension et haute intensité. Le choix est déterminé par les pertes par effet Joule. En effet :

Choix de la haute tension

P = U i \rightarrow i = \frac{P}{U}\\ P_J = i^2 R = \frac{P^2 R}{U^2}

On constate que tout doublement de la tension mène à une division des pertes par quatre.

Une autre manière de voir les choses :

Un câble, ayant une résistance, cause une chute de tension donnée par la loi d'Ohm :

Chute de tension

\Delta U = R i

Cette résistance dissipe une certaine puissance par effet Joule sous forme de chaleur:

Effet Joule sur câble

P_J =\frac{ \Delta U^2}{R}

Si on divise l'intensité par deux, la chute de tension sera elle aussi divisée par deux et avec elle, les pertes. Pour délivrer la même puissance, il suffira alors de multiplier la tension par deux.

Puissance

P = U i

Le réseau

HTAC

La distribution de l'électricité se fait donc en général à haute tension et en courant alternatif. Augmenter (step-up) ou diminuer (step-down) une tension est simple avec l'usage du transformateur. On peut donc décrire une chaîne de production, transmission et consommation de l'énergie électrique comme suit :

Par Mirsad Todorovac &lt;mtodorov3_69@yahoo.com&gt; — Chair for Multimedia and Information Systems, Faculty of Graphic Arts, University of Zagreb, CC BY 2.5, Lien

Turbines (ou alternateurs)

Les turbines sont des générateurs de courant alternatif. En effet, tout turbine induit la rotation d'un rotor (partie qui tourne) autour d'un stator (partie qui reste immobile). Sur le rotor, des aimants ou électroaimants alimentés en courant continu produisent un champ magnétique B. Lorsqu'il passe devant une des bobines du stator, ce champ magnétique changeant induit un courant électrique.

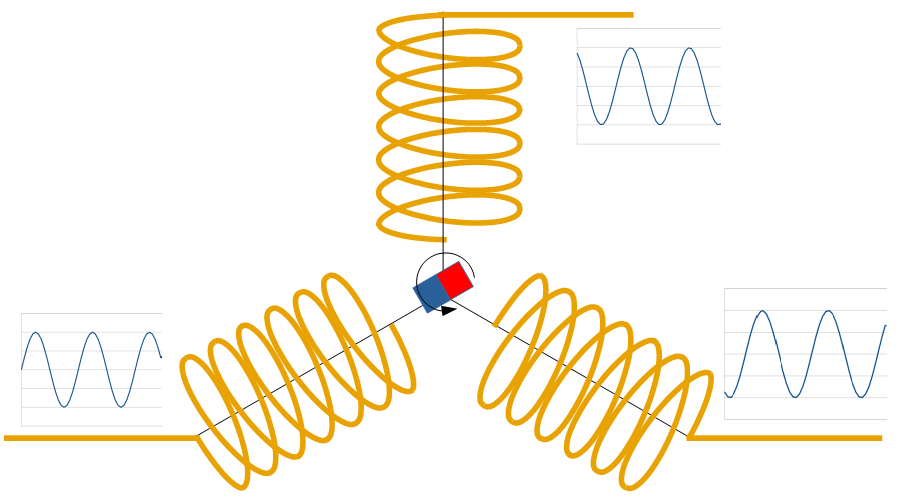

Production d'un courant alternatif triphaséComme il y a trois bobines placées à 120° l'une de l'autre, on obtient trois courants à trois phases Φ différentes : un courant triphasé.

L'illustration ci-contre présente le système rotor / stator produisant trois phases espacées de 120 ° (2π/3). L'illustration ci-dessus est un modèle de machine triphasée dont le rotor est constitué de bobines alimentées par un courant continu.

La vitesse de rotation du rotor est multipliée par rapport à la vitesse de la turbine elle-même afin d'atteindre une vitesse angulaire correspondant à une fréquence de 50 ou 60 Hz. La tension produite est ensuite élevée par des transformateurs avant d'être mise sur le réseau.

Consommation

La haute tension est transmise par le réseau à des postes de transformation. Là, elle est successivement abaissée en moyenne tension (MT, commercial) et basse tension (BT, domestique) par des transformateurs.

En France, les habitations individuelles et les petits commerces sont alimentés avec une tension efficace de 240 V AC à une fréquence de 50 Hz. La puissance délivrée est typiquement de 6 kVA.
